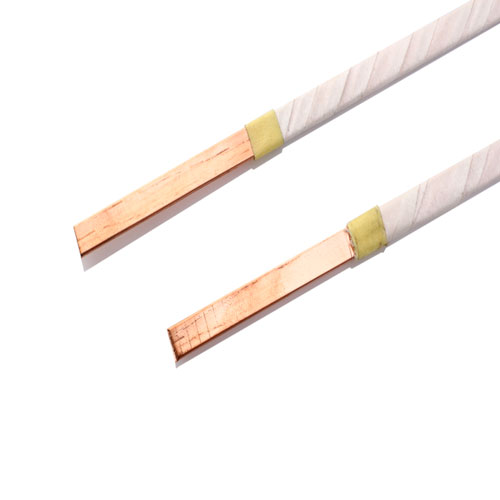

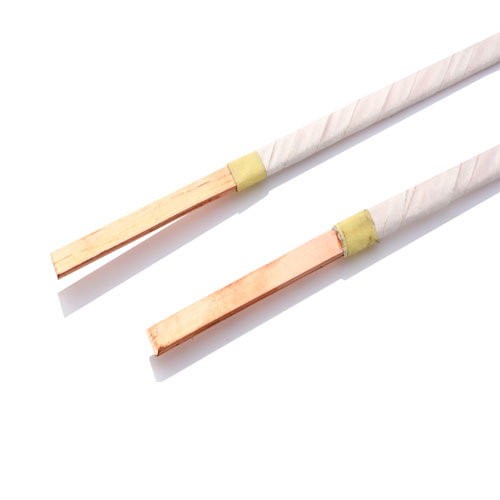

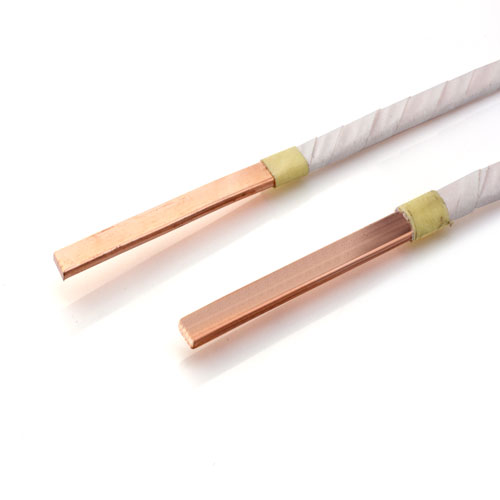

NOMEX纸包铜线

产品介绍:NOMEX纸包线是由无氧铜杆或电工圆铝杆经一定规格的模具挤压的导线,再由美国杜邦公司生产的T410型NOMEX绝缘纸绕包而成的绕组线,主要用于变压器,电焊机,电磁铁或其它类似电器设备产品绕组。
详细介绍
NOMEX纸包铜线

●执行标准:GB/T7673.3-2008和企业标准
●生产范围:

铝扁线
窄边尺寸a:1.00mm—8.00mm
宽边尺寸b:3.00mm—25.00mm

铜扁线
窄边尺寸a:0.90mm—5.60mm
宽边尺寸b:2.00mm—16.00mm

铜铝圆线
直径尺寸:φ1.7—φ8.0
若选用规格超出以上范围,请与我们联系

●材料:

 铝扁线应符合GB5584.3-2009规定,20℃时的电阻率不大于0.0280Ωmm2/m
 铜扁线应符合GB5584.2-2009规定,20℃时的电阻率不大于0.017241Ωmm2/m

●芳纶纸纸包线技术指标(企业标准)

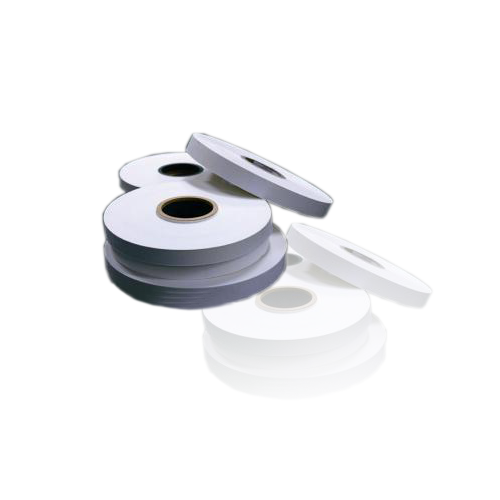

  芳纶纸纸采用美国杜邦公司生产的厚度为2mil的T410型的NOMEX纸

品名

绕包方式

绕包层数

绝缘厚度/mm

击穿电压≥

NOMEX纸包线

自锁式搭接1.5~2mm

1

0.12±0.03

600V

自锁式搭接1.5~2mm

2

0.24±0.03

1500V

50%叠包

1

0.22±0.03

1200V

50%叠包

2

0.40±0.03

3000V

相反方向搭接1.5mm绕包

3

0.33±0.03

2500V

NOMEX纸包线的优势

由于NOMEX其电气、化学和机械完整性极高,且弹性、柔韧性、抗撕裂性、耐潮湿及耐磨性都很好,而且非常耐酸碱腐蚀,不会被昆虫、霉菌和真菌破坏,它可以与所有种类清漆、粘合剂、变压器液体、润滑油、以及冷冻剂相容,另NOMEX纸耐热温度高,即使温度高达220℃,仍然保持原有绝缘性能,使用NOMEX纸包线的变压器能为客户带来很多的经济、环境及安全的效益。

■降低成本,缩小尺寸,减轻重量

使用NOMEX产品绝缘的变压器,其温升可设计至180℃,需要比较少的导线和铁芯,可缩小尺寸,减轻重量,从而降低基建费用,便于安装,铁芯较小也意味着空载损耗小;

 提高可靠性
变压器绕组使用NOMEX纸包线,在变压器的整个使用寿命期间保持着优异的电气性能和机械性能, NOMEX纸耐收缩抗压缩、弹性好且不宜老化,承受热冲击性能好,因此可以确保变压器线圈结构紧密,不会产生龟裂,另NOMEX绝缘纸对温度、灰尘不敏感,提高变压器可靠性。

 增加备用能力
NOMEX纸耐热温度高,即使温度高达220℃时,仍然保持原有绝缘性能。变压器的设计时将C220℃绝缘材料作为H180℃使用,可以应付紧急过载负荷及出乎意料的扩容,这样能够使备用计划大大缩减

 环保性能好
NOMEX绝缘材料化学性能稳定,安全阻燃、无毒、抗辐射,即使发生火灾时也不会释放有毒气体;与溶剂不发生反映,耐酸和碱的腐蚀。当其使用寿命结束后,回收方便,资源可再利用,废弃物可降解,不会对环境造成
