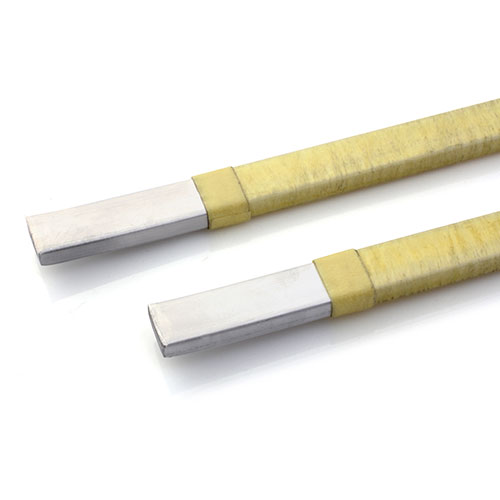

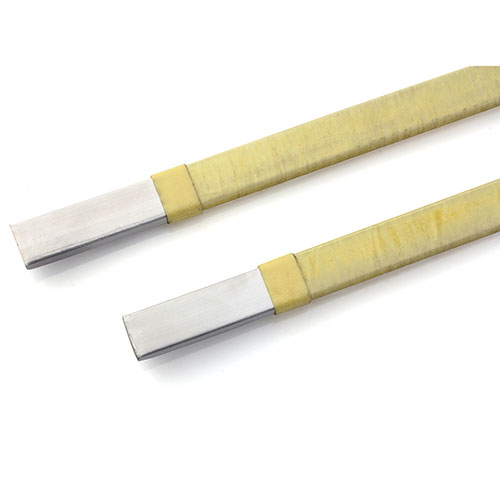

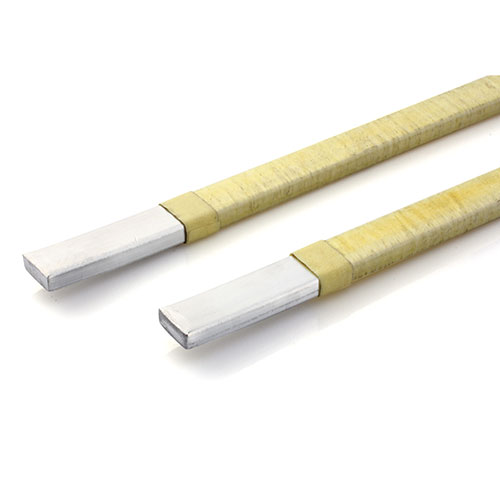

玻璃丝包铝扁线
产品介绍：玻璃丝包线是按客户要求，在铜（铝）导体上匀整绕包1-2层无碱玻璃纤维，配所需耐温指数及相容性的绝缘漆进行浸渍、烘焙处理，使玻璃纤维之间，玻璃纤维与导体之间粘结成一整体，目前该类产品的耐温指数有１３０、１５５、１８０三个等级,绝缘厚度一般有20，30，40，50四个等级。该产品广泛用于变压器、电磁铁、电焊机或其它类似电器设备产品绕组。
详细介绍
玻璃丝包线简介
●产品的名称：双玻璃丝包线
●产品介绍：玻璃丝包线是按客户要求，在铜（铝）导体上匀整绕包1-2层无碱玻璃纤维，配所需耐温指数及相容性的绝缘漆进行浸渍、烘焙处理，使玻璃纤维之间，玻璃纤维与导体之间粘结成一整体，目前该类产品的耐温指数有１３０、１５５、１８０三个等级,绝缘厚度一般有20，30，40，50四个等级。该产品广泛用于变压器、电磁铁、电焊机或其它类似电器设备产品绕组。
●执行标准：GB/T7672-2008
●生产范围：
铝扁线
窄边尺寸a:1.00mm—6.30mm
宽边尺寸b:3.00mm—25.00mm
铜扁线
窄边尺寸a:0.80mm—5.60mm
宽边尺寸b:2.00mm—16.00mm
铜铝圆线
直径尺寸：φ1.7—φ6.0
若选用规格超出以上范围，请与我们联系
●材料：
铝扁线应符合GB5584.3-2009规定，20℃时的电阻率不大于0.0280Ωmm2/m
铜扁线应符合GB5584.2-2009规定，20℃时的电阻率不大于0.017241Ωmm2/m
●玻璃丝应紧密均匀地绕在导体上，双玻璃丝包铜（铝）线的两层玻璃丝绕包方向应相反，并且，双玻璃丝包铜（铝）扁线的绝缘厚度应符合下表规定，窄边上的绝缘厚度（B-b）不作考核。
品名 |
绝缘厚度mm |
偏差% |
双玻璃丝包铜（铝）扁线 |
0.20 |
-20% |
0.30 | ||
0.40 | ||
0.50 |
●玻璃丝包线的击穿电压应符合下表规定
|
绝缘类型 |
最小击穿电压/V | |
|
裸铜铝导体和 |
单玻璃丝包GL1 |
350 |
|
双玻璃丝包GL2 |
560 | |
●玻璃丝包线的特性玻璃丝包线绝缘层具有一定的耐磨性、附着性和柔软性，具备良好的抗热冲和过载性能
