聚酰亚胺膜包线

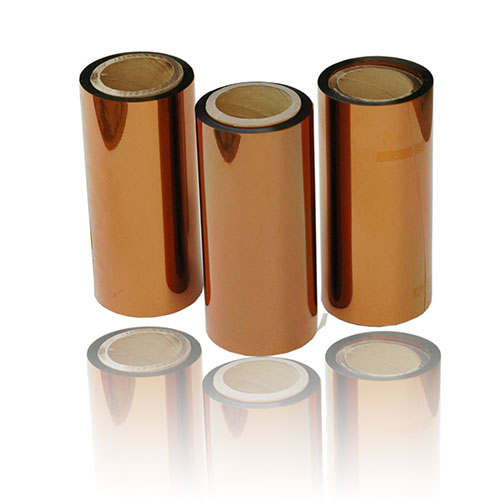

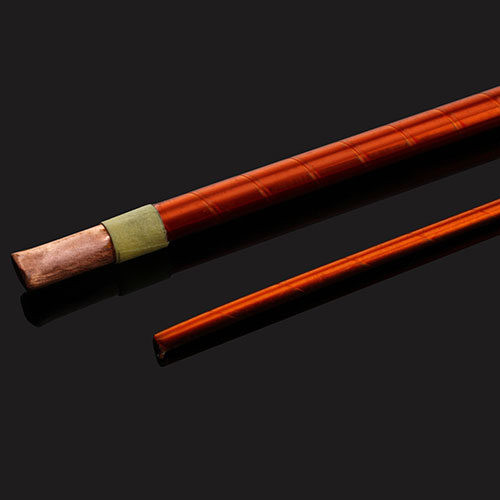

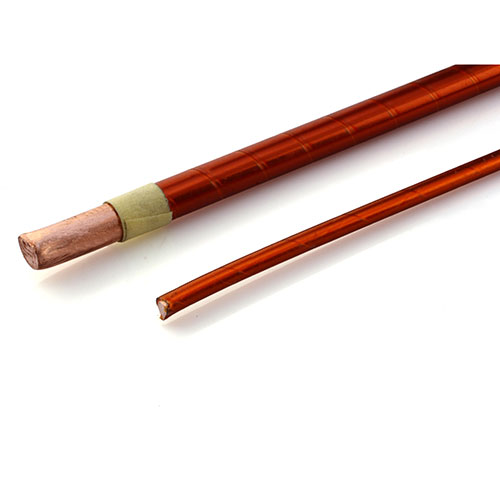

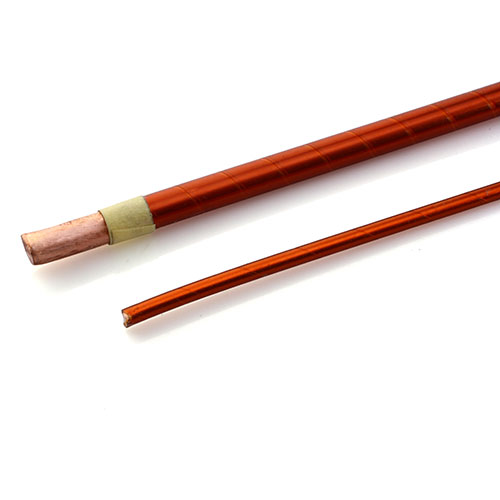

产品介绍：本产品是在优质铜（铝）导体上匀整绕包聚酰亚胺薄膜或聚酰亚胺氟4.6复合薄膜，经加热后复合薄膜上的氟4.6融熔，使薄膜与导体之间粘结成一整体。该产品具有优良的耐电压性能且绝缘厚度较薄，耐热性能达220℃，主要用于电机、电抗器、电焊机或其它类似电器产品绕组。
详细介绍
聚酰亚胺薄膜线简介
●产品的名称：聚酰亚胺薄膜线
●产品介绍：本产品是在优质铜（铝）导体上匀整绕包聚酰亚胺薄膜或聚酰亚胺氟4.6复合薄膜，经加热后复合薄膜上的氟4.6融熔，使薄膜与导体之间粘结成一整体。该产品具有优良的耐电压性能且绝缘厚度较薄，耐热性能达220℃，主要用于电机、电抗器、电焊机或其它类似电器产品绕组。
●执行标准：GB/T7673-2008和企业标准
●生产范围：

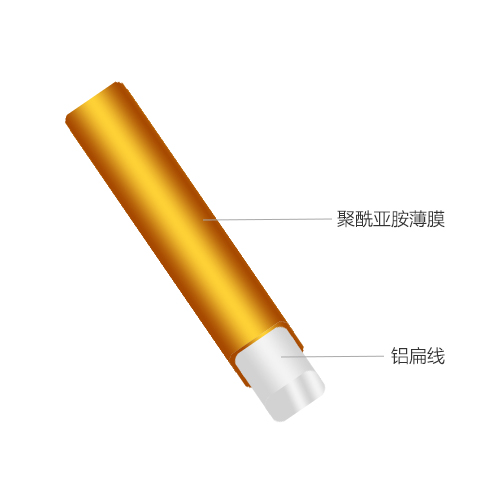

铝扁线
窄边尺寸a:1.00mm—8.00mm
宽边尺寸b:3.00mm—25.00mm

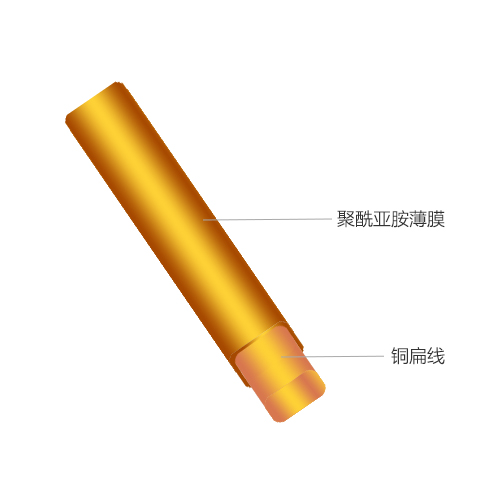

铜扁线
窄边尺寸a:0.80mm—5.60mm
宽边尺寸b:2.00mm—16.00mm

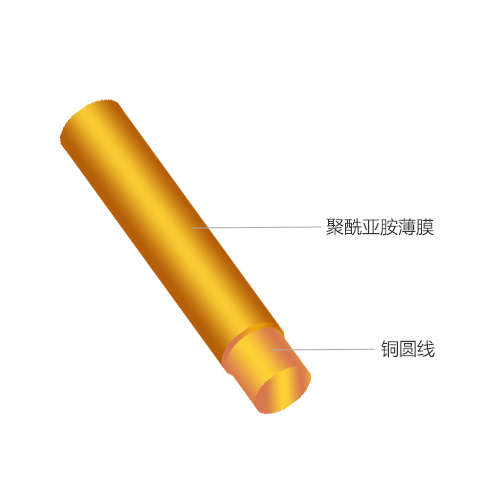

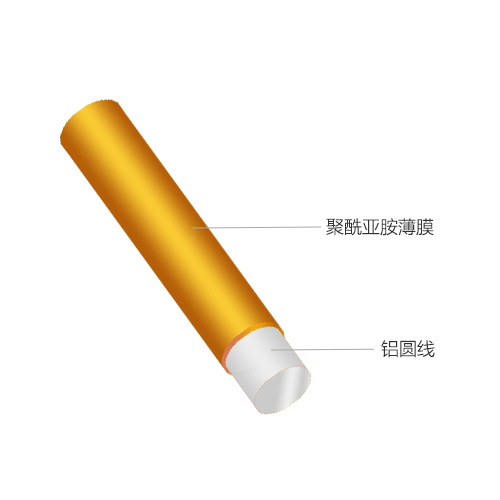

铜铝圆线
直径尺寸：φ1.7—φ8.0
若选用规格超出以上范围，请与我们联系
●材料：
铝扁线应符合GB5584.3-2009规定，20℃时的电阻率不大于0.0280Ωmm2/m
铜扁线应符合GB5584.2-2009规定，20℃时的电阻率不大于0.017241Ωmm2/m
●聚酰亚胺薄膜线在直径如下表规定的圆棒上分别进行宽边弯曲和窄边弯曲后，绕包层应无开裂至裸导体。
|
标称尺寸 mm |
圆棒直径 |
|
2.00＜b≤8.00 |
10b |
|
8.00＜b≤16,00 |
15b |
|
0.8＜a≤5.60 |
|
●聚酰亚胺薄膜包铜（铝）线的击穿电压(企业标准)：
绕包方式 |
绝缘厚度mm |
击穿电压不小于 | |
标称值 |
公差 | ||
2层聚酰亚胺自锁式绕包 |
0.15 |
±0.03 |
6000 |
2层聚酰亚胺相反方向搭接绕包 |
0.15 |
±0.03 |
6000 |
3层聚酰亚胺相反方向搭接绕包 |
0.23 |
±0.03 |
7000 |
